Zweiwege-Oberleitungsmontagefahrzeug ZW 222
Fahrleitungsmontage – Oberleitung Nahverkehr

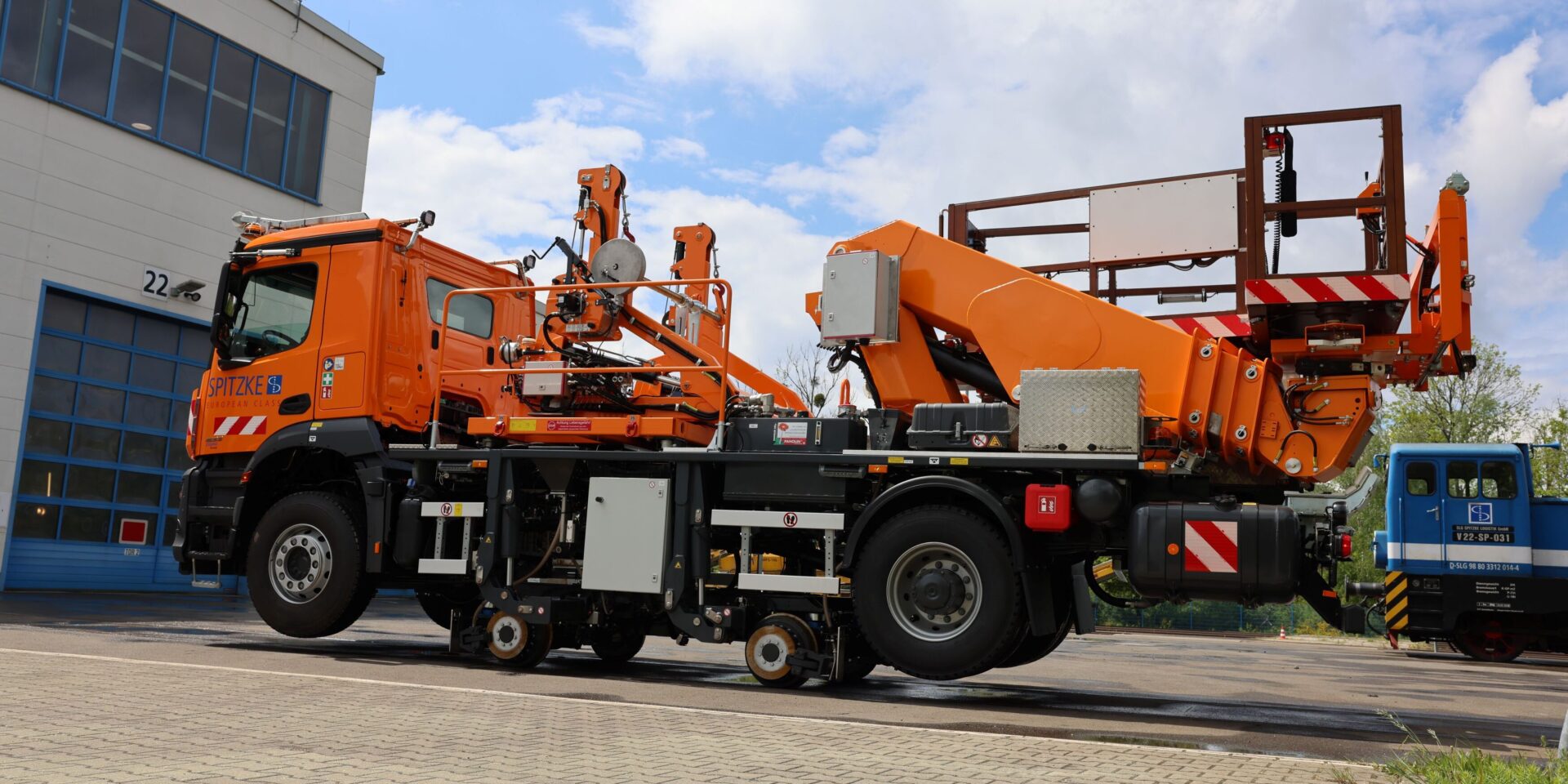

Das Zweiwege-Oberleitungsmontagefahrzeug kommt wahlweise auf der Straße oder Schiene zum Einsatz. Die Ausrüstung beinhaltet eine verstellbare Schienen-Lore mit den Spurweiten 1000 mm, 1100 mm, 1435 mm, 1450 mm und 1458 mm, eine Hubarbeitsbühne mit L-Korb, sowie einen Trommelbock zur Aufnahme von Fahrdrahttrommeln.
Funktionsmerkmale
- Verstellbare Schienen-Lore (1000 mm, 1100 mm, 1435 mm, 1450 mm und 1458 mm)
- Trommelbock als Wechselmodul zur Aufnahme von Fahrdrahttrommeln
- Fahrdrahtpositionierer montiert an Arbeitsbühne
- Isolierte Hubarbeitsbühne mit Arbeitskorb in L-Form
Technische Daten
| Hersteller | ZWEIWEG |
| Gesamtlänge | 9.410 mm |
| Gesamtmasse | 18.740 kg (zul. 20.000kg) |
| Spurweite | 1.000 mm bis 1.458 mm |
| Achszahl | 2 |
| Motorleistung | 240 kW / 326 PS |
| maximale Geschwindigkeit Straße | 90 km/h |
| maximale Geschwindigkeit Schiene | 30 km/h |
| Schienenrad-Durchmesser | 460 mm |
| Schienenrad-Profil | BVG (C105C) |
Leistungsparameter
| Fahrradius | > 17m |
| max. Steigung / Gefälle | 65 ‰ |
| max. Trommeldurchmesser | 1.800 mm |
| max. Trommelgewicht | 2.000 kg |
| Korblast | 360 kg / 500 kg |
| max. Arbeitshöhe | ca. 11 m |
| max. seitliche Reichweite | ca. 7 m |
| Maße Arbeitsbühne | ca. 2.200 x 3.000 x 1.100 mm |
| max. Last Arbeitsbühne | 360 kg / 500 kg |
