Halbautomatische Nivellier-, Hebe-, Richt- und Stopfmaschinen 08-275 4/​ZWY, 08-275 ZW SH

Fahrweg – Stopfen/​Heben/​Richten/​Stabilisieren

Technikpark
Technikpark

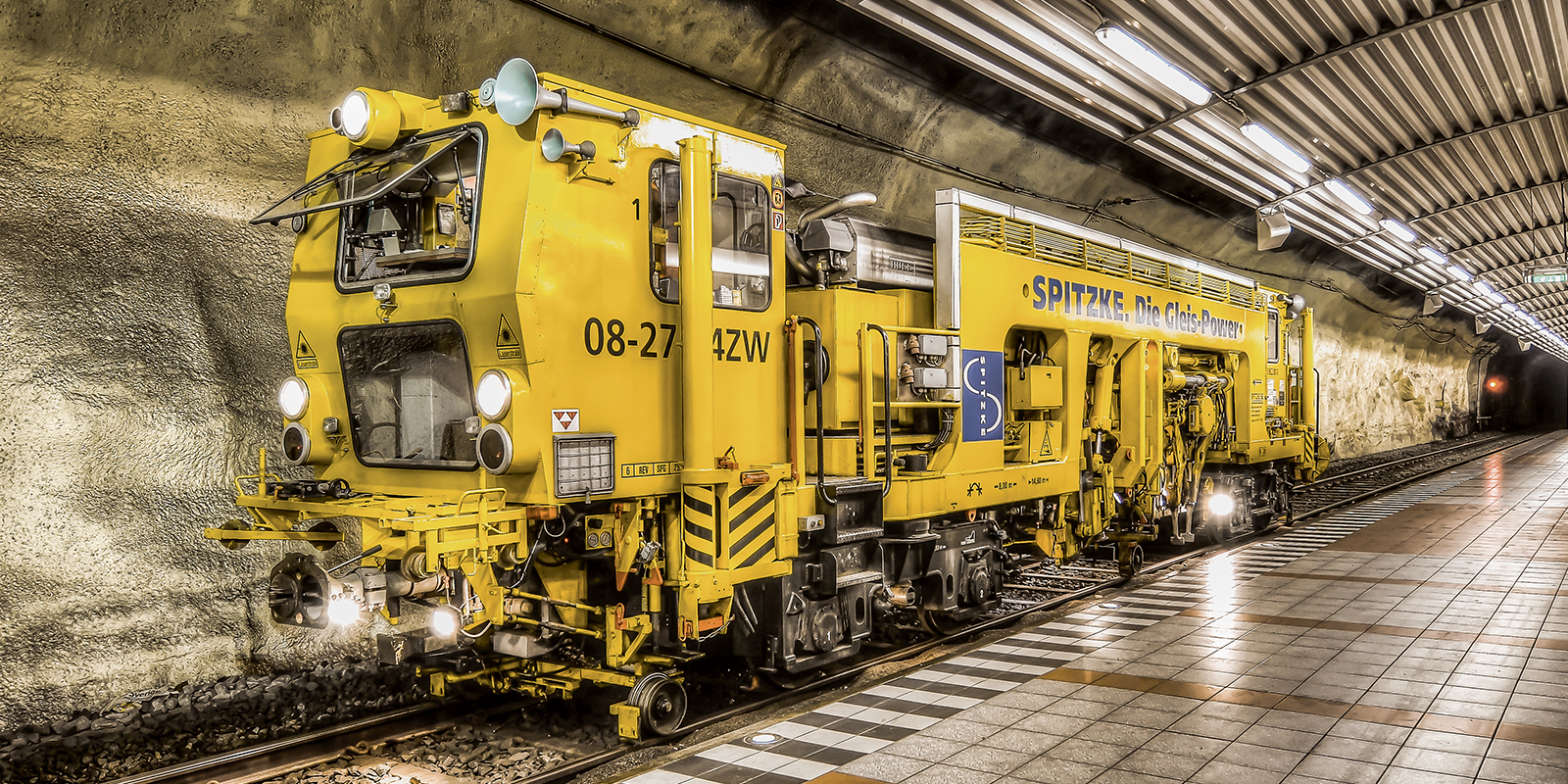

Die 08-275 4/​ZWY und 08-275 ZW SH sind halbautomatisch arbeitende Maschinen für Nivellier-, Hebe-, Richt- und Stopfarbeiten. Sie bearbeiten Weichen und Gleise, auch Gleise mit Y-Schwellen. Ihre Leistungsfähigkeit beweisen die Zweiwege-Universalstopfmaschinen auch beim Gleisbau für Straßenbahnen, U- und S-Bahnen.

Halbautomatische Nivellier-, Hebe-, Richt- und Stopfmaschinen 08-275 4/ZWY, 08-275 ZW SH Grafik

Funktionsmerkmale

  • Wechsel der Arbeitsrichtung auf asphaltierten Überwegen möglich
  • Flexibler Einsatz im Bauablauf
  • Zweiwege-Maschine
  • Transport auf dem Gleis oder auf dem Tieflader
  • Laden der Maschine auf den Tieflader bzw. vom Tieflader auf das Gleis erfolgt mit eigener Maschinenhydraulik
  • Richtungslaser
  • Bogenlaser bei 08-275 ZW SH
  • 6-Kanal-Schreiber (08-275 4/​ZWY) bzw. 8-Kanal-Schreiber (08-275 ZW SH)
  • Automatischer Leitcomputer ALC mit EM-SAT Datenverarbeitung
  • Automatische Toleranz-Überwachung für die Arbeitsqualität
  • Split-Head-Stopfaggregate d. h., die inneren und äußeren Aggregathälften können unabhängig voneinander gehoben und gesenkt werden (08-275 ZW SH)
  • Auf der Spurweite 1.435 mm einsetzbar (08-275 ZW SH)
  • Sifa, Indusi und Zugfunkanlage
  • Einsetzbar auf DB-, Straßenbahn- und U-Bahnstrecken (08-275 4/​ZWY)

Technische Daten – 08-275 4/​ZWY

Gesamtmasse 36 t
Höhe über SO 3.170 mm
Länge über Puffer 14.800 mm
Achszahl 4
Motorleistung 170 kW
max. Geschwindigkeit Eigenantrieb 40 km/​h

Technische Daten – 08-275 ZW SH

Gesamtmasse 35 t
Höhe über SO 3.105 mm
Länge über Puffer 12.300 mm
Achszahl 2
Motorleistung 173 kW
max. Geschwindigkeit Eigenantrieb 65 km/​h

Leistungsparameter – 08-275 4/​ZWY

Arbeitsleistung bei Durcharbeitung im Gleis 400 m/​h
Arbeitsleistung bei Durcharbeitung im Gleis (mit Y-Schwellen) 600 m/​h
Arbeitsleistung bei Durcharbeitung von Weichen 5 Weichen/​10 h
Arbeitsradius ≥ 50 m
Fahrradius ≥ 20 m
Arbeiten in Überhöhung max. 180 mm

Leistungsparameter – 08-275 ZW SH

Arbeitsleistung bei Durcharbeitung im Gleis 400 m/​h
Arbeitsleistung bei Durcharbeitung von Weichen 6 Weichen/​10 h
Arbeitsradius ≥ 60 m
Fahrradius ≥ 60 m
Arbeiten in Überhöhung max. 180 mm
